Грузовой кран
| Колесная база | 3985+1370 мм |
| Водить машину | 6x4/6x6 |
| Модель двигателя | 6UZ1/6WG1 |
| Мощность двигателя | 350HP-520HP |
| Нагрузка | 17t-19t |
| Крэйн Тоннаж | 16000 кг-20000 кг |
| Материал коробки | Q235/Q355/Высокая прочность сталь |
Конфигурация продукта
| Компоненты | Грузовой кран - это своего рода оборудование, которое реализует подъем, ротация и подъем товаров с помощью гидравлической подъема и телескопической системы. В основном он состоит из четырех частей: шасси, крана, грузовой коробки и гидравлической системы. | |||
| Основные компоненты | Каретка изготовлена из высококачественной стали, с сильной жесткостью и прочностью, долговечностью и нелегкой для деформирования. Кран разделен на основание и бум крана. Поворотный стол 360 градусов установлен на основе, чтобы облегчить кран работать под любым углом. Общий перекрестный подбол настроен для укрепления прочности луча и нагрузки всего транспортного средства. Передние и задние гидравлические ножки разработаны. Гидравлическая система оснащена различными пропорциональными многопользовательскими клапанами и балансовыми клапанами, чтобы обеспечить стабильность и безопасность тела во время работы. | |||
| Долговечный | Кран изготовлен из высокопрочной марганцевой стали, шестиугольной рабочей руки и устройства синхронизации на молнии. В кране встроено множество тел насоса, и каждый корпус насоса соединен через многопользовательский клапан и баланс, чтобы гарантировать, что кран работает плавно и стабильно. | |||
| Структурный дизайн | Легкий дизайн всего транспортного средства, модульное производство, высокий вид и сохранение стоимости. Изготовлен из высокопрочной стали, легкого веса, высокой прочности, стабильной и надежной. | |||
| Транспортные преимущества | Уникальными, основными частями синхронного телескопического бума являются импортные детали со стабильным качеством. Электронная система управления разрабатывается исходной заводской, а двойной ротационный привод специально разработан для автомобиля, который сотрудничает друг с другом, чтобы дать полную игру для его всесторонней производительности. | |||
Диаграмма транспортных средств
Одноцилиндровое устройство синхронизации кабеля
Вращающее устройство
Гидравлические аутриггеры
Управляющее устройство
Интегральный кросс-лун
Крэновый бум

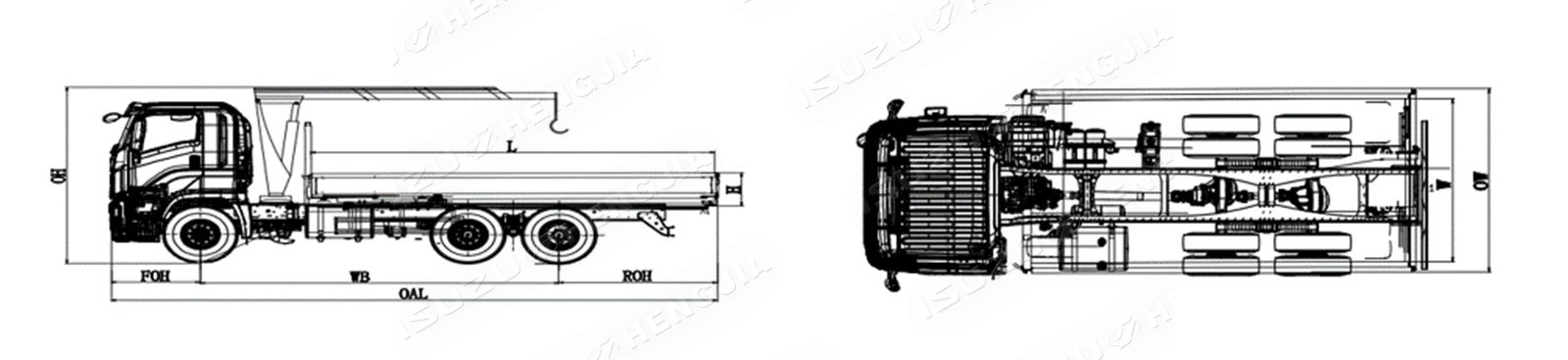

Диаграмма транспортных средств
| Модель | Тип кабины | WB | Оал | Оу | ОЙ | Фон | Рох | Л | W. | ЧАС |
| 6x4VC66 | ряд половина | 4600+1370 | 9900 | 2550 | 3650 | 1335 | 2595 | 6600 | 2450 | 600 |
| 5100+1370 | 10500 | 2550 | 3650 | 1335 | 2695 | 6800 | 2450 | 600 | ||
| 5820+1370 | 11500 | 2550 | 3650 | 1335 | 2975 | 7600 | 2450 | 600 | ||
| Примечание. Приведенные выше размеры предназначены только для справки и могут быть настроены по мере необходимости | ||||||||||
| Isuzu 6x4 VC66, установленный на грузовик | |||
| Колесная база | 4600+1370 | 5100+1370 | 5820+ 1370 |
| Двигатель | 380HP/420HP/460HP/520HP | 380HP/420HP/460HP/520HP | 380HP/420HP/460HP/520HP |
| Передача инфекции | ZF 8S2330TD | ZF 8S2330TD | ZF 8S2330TD |
| Материал коробки | Q235/Q355 | Q235/Q355 | Q235/Q355 |
| Размер шкафа | 6600 × 2400 × 600 | 6800 × 2400 × 600 | 7600 × 2400 × 600 |
| Крэйн бренд | XCMG/Palfinger | XCMG/Palfinger | XCMG/Palfinger |
| Крэйн Тоннаж | 16000 кг | 18000 кг | 20000 кг |
| Заводский стандарт | Полное вращение, без сиденья, стандартные передние ножки, левая и правая защита, защита задней части, отражающие наклейки | Полное вращение, без сиденья, стандартные передние ножки, левая и правая защита, защита задней части, отражающие наклейки | Полное вращение, без сиденья, стандартные передние ножки, левая и правая защита, защита задней части, отражающие наклейки |
| Название продукта | Isuzu 6x4 VC66 Crane Crane | ||||
| Параметры транспортного средства | Колесная база автомобиля (мм) | 4600+1370 | 5100+1370 | 5820+1370 | |
| Размер транспортного средства () | 9900x2540x4000 | 10500x2540x4000 | 11500x2540x4000 | ||
| Общий вес (кг) | 35000 | 35000 | 35000 | ||
| Вес у бордюра (кг) | 16200 | 17900 | 18550 | ||
| Количество пассажиров в кабине | 3 | 3 | 3 | ||
| Максимальная скорость | 105 | 105 | 105 | ||
| Технические характеристики шин | 385/65R22,5 20pr/315/80R22,5 20pr | 385/65R22,5 20pr/315/80R22,5 20pr | 385/65R22,5 20pr/315/80R22,5 20pr | ||
| Количество шин | 10+1 | 10+1 | 10+1 | ||
| Стандарты выбросов | Национальный VI | Национальный VI | Национальный VI | ||
| Параметры передачи | Модель передачи | ZF 8S2330TD | ZF 8S2330TD | ZF 8S2330TD | |
| Положение передачи | 8 Форража +2 обратный | 8 Форража +2 обратный | 8 Форража +2 обратный | ||
| 6WG1-TCG60 | 309 кВт/420 л.с. | / | ○ | / | |
| 6WG1-TCG61 | 338 кВт/460 л.с. | ○ | ○ | ○ | |
| 6WG1-TCG62 | 381 кВт/520 л.с. | ○ | / | / | |
| 6UZ1-TCG61 | 278 кВт/380 л.с. | ○ | / | ○ | |
| Специальное представление | Материал коробки | Q235 | ○ | ○ | ○ |
| Q355 | ○ | ○ | ○ | ||
| Размер коробки | 6600 × 2400 × 600 | 6800 × 2400 × 600 | 7600 × 2400 × 600 | ||
| Крэйн бренд | XCMG/Palfinger | XCMG/Palfinger | XCMG/Palfinger | ||
| Крэйн Тоннаж | 16000 кг | 18000 кг | 20000 кг | ||
| Заводский стандарт | Полное вращение, без сиденья, стандартные передние ножки, левая и правая защита, защита задней части, отражающие наклейки | Полное вращение, без сиденья, стандартные передние ножки, левая и правая защита, защита задней части, отражающие наклейки | Полное вращение, без сиденья, стандартные передние ножки, левая и правая защита, защита задней части, отражающие наклейки | ||
| Примечание. Пожалуйста, свяжитесь с нами для подробного подтверждения конфигурации, настройка поддерживается | |||||
